เครื่องซักผ้าแบน: คุณสมบัติโครงสร้างสถานการณ์การใช้งานและคู่มือการเลือก

1. แผ่นแบน

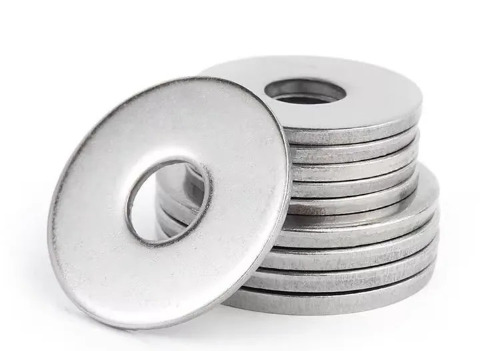

เครื่องซักผ้าแบนเป็นเครื่องซักผ้าโลหะวงกลมที่มีรูอยู่ตรงกลาง มันมักจะทำจากแผ่นเหล็กสแตนเลสและวัสดุอื่น ๆ ผ่านกระบวนการปั๊ม รูปร่างของมันคล้ายกับวงแหวนแบน

เครื่องซักผ้าแบนคืออะไร?

เครื่องซักผ้าแบนหรือที่เรียกว่าเครื่องซักผ้าแบบแบนเป็นชิ้นส่วนเชิงกลทั่วไปที่ใช้เป็นส่วนใหญ่เพื่อให้พื้นผิวสัมผัสแบนระหว่างตัวยึดเช่นสลักเกลียวและน็อตและขั้วต่อ เครื่องซักผ้าแบบแบนมักจะประทับจากวัสดุโลหะและเป็นวงกลมในรูปร่างที่มีรูอยู่ตรงกลาง ขนาดและข้อกำหนดของหลุมสามารถปรับแต่งตามความต้องการเฉพาะ

ฟังก์ชั่นหลักของเครื่องซักผ้าแบน

เพิ่มพื้นที่ติดต่อ

หนึ่งในฟังก์ชั่นหลักของเครื่องซักผ้าแบนคือการลดการสึกหรอและความเสียหายได้อย่างมีประสิทธิภาพโดยการเพิ่มพื้นที่สัมผัสระหว่างสกรูและเครื่อง เมื่อไม่มีเครื่องซักผ้าแบนพื้นผิวสัมผัสระหว่างสกรูและเครื่องอาจจะเข้มข้นบนจุดเล็ก ๆ ทำให้เกิดแรงกดดันอย่างมากซึ่งจะส่งผลโดยตรงต่ออายุการใช้งานของอุปกรณ์เมื่อเวลาผ่านไป เครื่องซักผ้าแบบแบนปกป้องส่วนสำคัญของอุปกรณ์โดยการเพิ่มพื้นที่สัมผัสนี้

ความดันกระจาย

เครื่องซักผ้าแบบแบนส่วนใหญ่จะใช้เพื่อลดความดัน เมื่อแรงตามแนวแกนของการกระชับบางส่วนมีขนาดใหญ่มันง่ายที่จะกดเครื่องซักผ้าเป็นรูปแผ่นดิสก์ ในเวลานี้วัสดุสามารถเปลี่ยนแปลงได้และความแข็งสามารถเพิ่มขึ้นเพื่อแก้ปัญหา เครื่องซักผ้าแบบแบนสามารถกระจายความดันได้อย่างมีประสิทธิภาพและหลีกเลี่ยงความเสียหายที่เกิดจากแรงดันในท้องถิ่นมากเกินไป

ป้องกันความเสียหาย

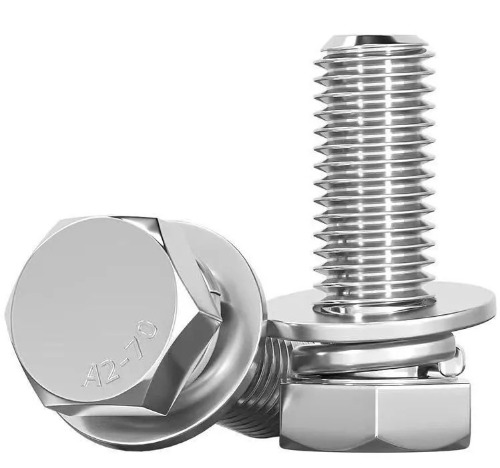

เครื่องซักผ้าแบบแบนสามารถกำจัดความเสียหายที่เครื่องซักผ้าสปริงอาจทำให้พื้นผิวของเครื่องเมื่อถอดสกรูออก เมื่อใช้ต้องใช้เครื่องซักผ้าสปริงหนึ่งเครื่องและเครื่องซักผ้าแบนหนึ่งเครื่องซักผ้าแบนอยู่ติดกับพื้นผิวของเครื่องและเครื่องซักผ้าสปริงอยู่ระหว่างเครื่องซักผ้าแบนและน็อต สิ่งนี้สามารถปกป้องพื้นผิวของเครื่องจากความเสียหายโดยเครื่องซักผ้าสปริง

ใช้ร่วมกัน

เครื่องซักผ้าแบนมักจะใช้ร่วมกับเครื่องซักผ้าสปริงเพื่อให้ได้เอฟเฟกต์การกระชับที่ดีที่สุด เครื่องซักผ้าแบนพอดีกับพื้นผิวเครื่องในขณะที่เครื่องซักผ้าสปริงถูกวางไว้ระหว่างเครื่องซักผ้าแบนและน็อต ชุดค่าผสมนี้สามารถกระจายความดันได้ดีขึ้นและให้การป้องกันที่ดีขึ้น

สถานการณ์แอปพลิเคชันแผ่นแบน

การเชื่อมต่อโบลต์ธรรมดา

ในการเชื่อมต่อชิ้นส่วนเครื่องจักรกลปกติเครื่องซักผ้าแบบแบนสามารถเพิ่มพื้นที่สัมผัสระหว่างสลักเกลียวถั่วและชิ้นส่วนที่เชื่อมต่อความดันกระจายลดความดันในท้องถิ่นและป้องกันความเสียหายต่อพื้นผิวของชิ้นส่วนที่เชื่อมต่อ ตัวอย่างเช่นในการผลิตเฟอร์นิเจอร์เครื่องซักผ้าแบบแบนสามารถใช้เพื่อแก้ไขขาโต๊ะเพื่อให้แน่ใจว่าตารางมีความเสถียรและไม่สั่นคลอน ในอุปกรณ์ไฟฟ้าเครื่องซักผ้าแบบแบนสามารถใช้เพื่อป้องกันแผงวงจรเพื่อป้องกันความเสียหายที่เกิดจากการสั่นสะเทือน

การเชื่อมต่อโบลต์ที่ถอดประกอบบ่อยๆ

เมื่อสลักเกลียวต้องถอดประกอบบ่อยๆการใช้เครื่องซักผ้าแบบแบนสามารถทำให้กระบวนการถอดชิ้นส่วนง่ายขึ้นและปกป้องพื้นผิวของชิ้นส่วนที่เชื่อมต่อ ตัวอย่างเช่นพอร์ตการตรวจสอบของอุปกรณ์บางอย่างสลักเกลียวเชื่อมต่อของชิ้นส่วนที่เคลื่อนย้ายได้ ฯลฯ เครื่องซักผ้าแบนสามารถลดแรงเสียดทานโดยตรงระหว่างสลักเกลียวและชิ้นส่วนที่เชื่อมต่อหลีกเลี่ยงรอยขีดข่วนพื้นผิวและยืดอายุการใช้งาน

ค่าชดเชยสำหรับการเบี่ยงเบนรูโบลต์

ในบางกรณีเพื่อที่จะทำให้รูโบลต์ระหว่างชิ้นส่วนที่เชื่อมต่อทั้งสองสอดคล้องกันอย่างแม่นยำอาจจำเป็นต้องเพิ่มเส้นผ่านศูนย์กลางของรูเพื่อชดเชยการเบี่ยงเบนตำแหน่ง เมื่อรูโบลต์เกินขนาดมาตรฐานคุณสามารถพิจารณาใช้เครื่องซักผ้าแบน นอกจากนี้เพื่ออำนวยความสะดวกในการติดตั้งและการปรับแต่งบางครั้งรูโบลต์ได้รับการออกแบบเป็นรูยาวเพื่อให้ตำแหน่งการติดตั้งของชิ้นงานสามารถปรับได้ภายในช่วงที่กำหนด ในกรณีนี้อาจจำเป็นต้องใช้เครื่องซักผ้าแบนหนาหรือเครื่องซักผ้าพิเศษ

ลดความเครียดจากการบีบอัดบนพื้นผิวที่มีแรงดัน

เมื่อความแข็งแรงของสลักเกลียวสูงและความเค้นแรงอัดของชิ้นส่วนที่เชื่อมต่ออยู่ในระดับต่ำเครื่องซักผ้าแบบแบนสามารถช่วยลดความเครียดจากการอัดลงบนพื้นผิวที่มีแรงดัน ตัวอย่างเช่นเมื่อมีการใช้สลักเกลียวที่มีความแข็งแรงสูงบางส่วนกับชิ้นส่วนที่เชื่อมต่อที่ทำจากวัสดุที่นุ่มกว่าเครื่องซักผ้าแบนสามารถกระจายความดันของสลักเกลียวไปยังพื้นผิวของชิ้นส่วนที่เชื่อมต่อได้อย่างสม่ำเสมอป้องกันไม่ให้ชิ้นส่วนที่เชื่อมต่อผิดรูปหรือเสียหายเนื่องจากแรงดันในท้องถิ่นมากเกินไป

วัสดุทั่วไปของเครื่องซักผ้าแบน

วัสดุเหล็กคาร์บอน

สำหรับเครื่องซักผ้าแบบแบนวัสดุเหล็กคาร์บอนที่ใช้กันมากที่สุดคือ: ST12, ST13, Q235, Q215, Q195 ฯลฯ พวกเขาทั้งหมดเหมาะสำหรับเครื่องซักผ้าแบนระดับ 100hV (หมายเหตุ: 100HV หมายถึงความแข็งของพื้นผิวของเครื่องซักผ้า); 08F, 08AI, 10, 10F เป็นต้นเหมาะสำหรับเครื่องซักผ้าแบนที่มีความแข็งของพื้นผิวประมาณ 110HV; 45, 50, 60, 70 เหล็กหรือเหล็กกล้า 65mn เหมาะสำหรับเครื่องซักผ้าแบนที่มีความแข็งของพื้นผิว 200hV หรือ 300hv

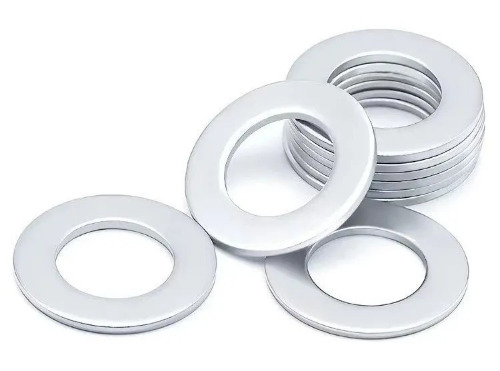

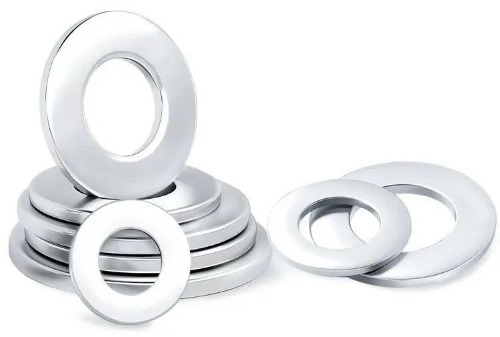

วัสดุสแตนเลส

สิ่งที่พบบ่อยมากขึ้นคือ 304, 304 (18 - 8), 316, 316L ฯลฯ ข้อดีของสแตนเลสคือความต้านทานการกัดกร่อนความต้านทานสนิมความแม่นยำสูงพื้นผิวเรียบโดยไม่มีเสี้ยนความเหนียวที่ดีไม่ใช่เรื่องง่ายที่จะแตกเป็นต้น

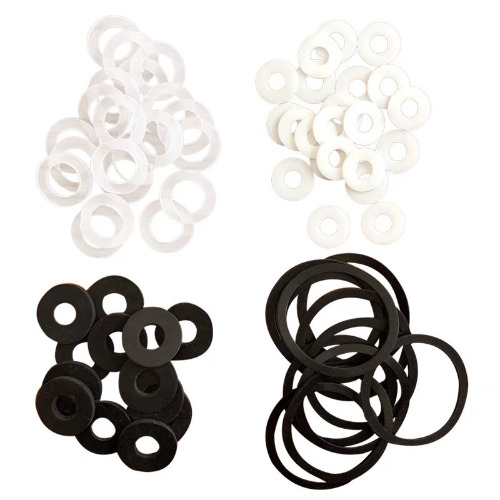

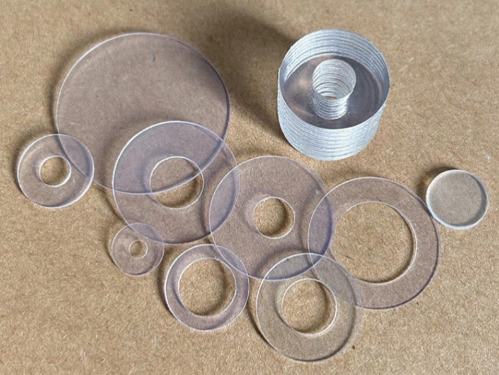

วัสดุพลาสติก

วัสดุพลาสติกทั่วไป ได้แก่ PA66, PA66 30% ใยแก้ว, PA66 เส้นใยแก้ว 50%, PC, PP, PPS, PVC, PVDF และอื่น ๆ ในบางโอกาสพิเศษพวกเขาสามารถมีบทบาทและผลกระทบที่เหล็กกล้าคาร์บอนและสแตนเลสไม่สามารถแทนที่ได้

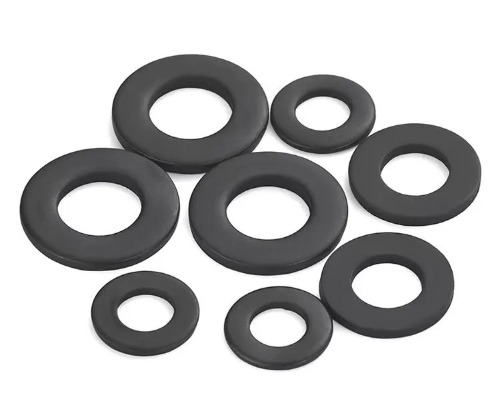

วัสดุยาง

เช่นยางไนไตรล์, ฟลูออเรอร์เบอร์, ยางคลอโรพรีน, ยางสไตรีน-บัตดาดีนยาง EPDM ฯลฯ แผ่นแบนของวัสดุประเภทนี้มีความนุ่มนวลและเหมาะสำหรับสภาพแวดล้อมที่อุณหภูมิต่ำและความดันปานกลาง วัสดุบางชนิดมีความต้านทานต่อกรดและด่างและความต้านทานต่อริ้วรอย

วัสดุอื่น ๆ

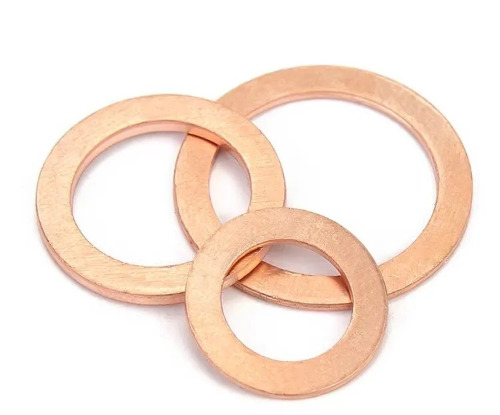

ผู้ผลิตบางรายยังสามารถให้แผ่นแบนที่ทำจากทองแดงอลูมิเนียมและวัสดุอื่น ๆ ตัวอย่างเช่นแผ่นทองแดงมีค่าการนำความร้อนที่ดีและความต้านทานการกัดกร่อนค่าสัมประสิทธิ์แรงเสียดทานต่ำและมักจะใช้ในอุณหภูมิสูงและโอกาสแรงดันสูง

2. ข้อควรระวังในการใช้งาน ‌

‌ ข้อมูลจำเพาะการติดตั้ง ‌: ตรวจสอบให้แน่ใจว่าปะเก็นแบนพอดีกับพื้นผิวสัมผัสเพื่อหลีกเลี่ยงการเอียงหรือการเยื้องศูนย์ซึ่งส่งผลกระทบต่อเอฟเฟกต์การปิดผนึก ‌

การปรับตัวของสภาพแวดล้อม ‌: สแตนเลสเป็นที่ต้องการในสภาพแวดล้อมที่ชื้นหรือกัดกร่อนและควรให้ความสนใจกับการปิดผนึกและการเก็บรักษาเพื่อยืดอายุการใช้งาน

‌ การตรวจสอบที่ผิดปกติ ‌: หลังจากการใช้งานระยะยาวมีความจำเป็นที่จะต้องตรวจสอบว่าปะเก็นผิดรูปหรือเสียหายและแทนที่ในเวลาเพื่อรักษาความน่าเชื่อถือของการเชื่อมต่อ ‌

ผ่านการเลือกที่เหมาะสมและการใช้งานที่เป็นมาตรฐานปะเก็นแบนสามารถปรับปรุงความเสถียรและความปลอดภัยของการเชื่อมต่อทางกลได้อย่างมีนัยสำคัญ

โดยสรุปปะเก็นแบนเป็นส่วนประกอบเชิงกลที่สำคัญส่วนใหญ่ใช้เพื่อป้องกันพื้นผิวของตัวเชื่อมต่อเพิ่มพื้นที่สัมผัสและป้องกันตัวยึดจากการคลาย เมื่อเลือกและใช้ปะเก็นแบนวัสดุขนาดและการใช้งานควรกำหนดตามข้อกำหนดทางวิศวกรรมเฉพาะและสถานการณ์แอปพลิเคชัน
