12.9 สลักเกลียวเกรด: บทบาทสำคัญของตัวยึดความแม่นยำสูงที่มีความแข็งแรงสูง

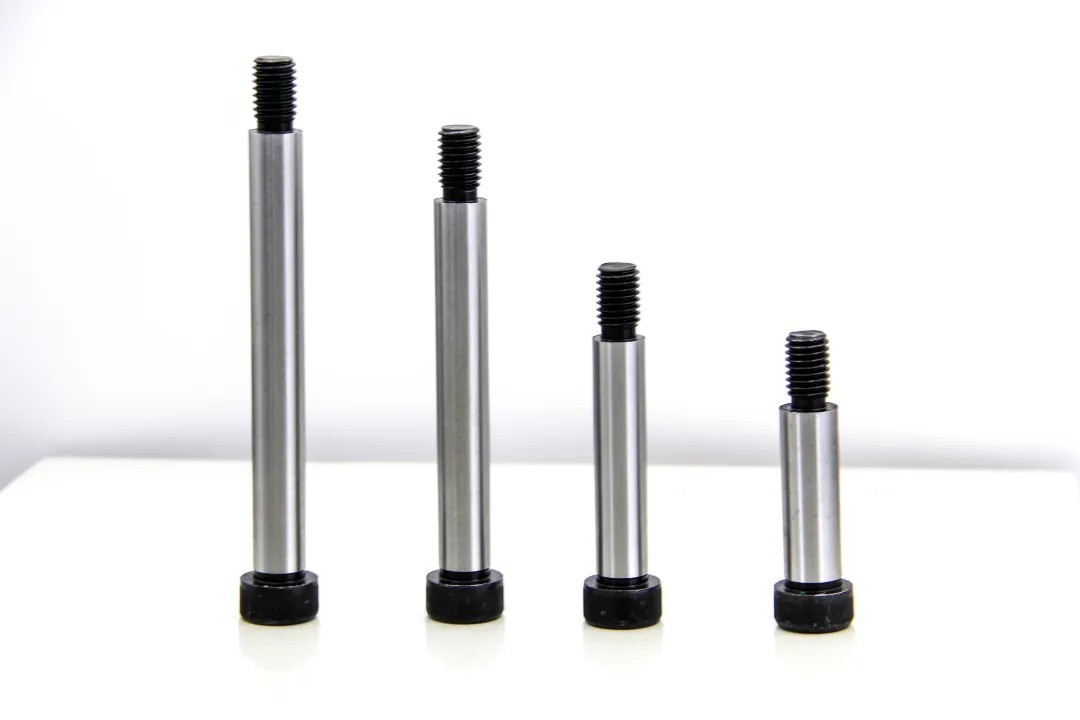

โบลต์ไหล่เกรด 12.9 คืออะไร?

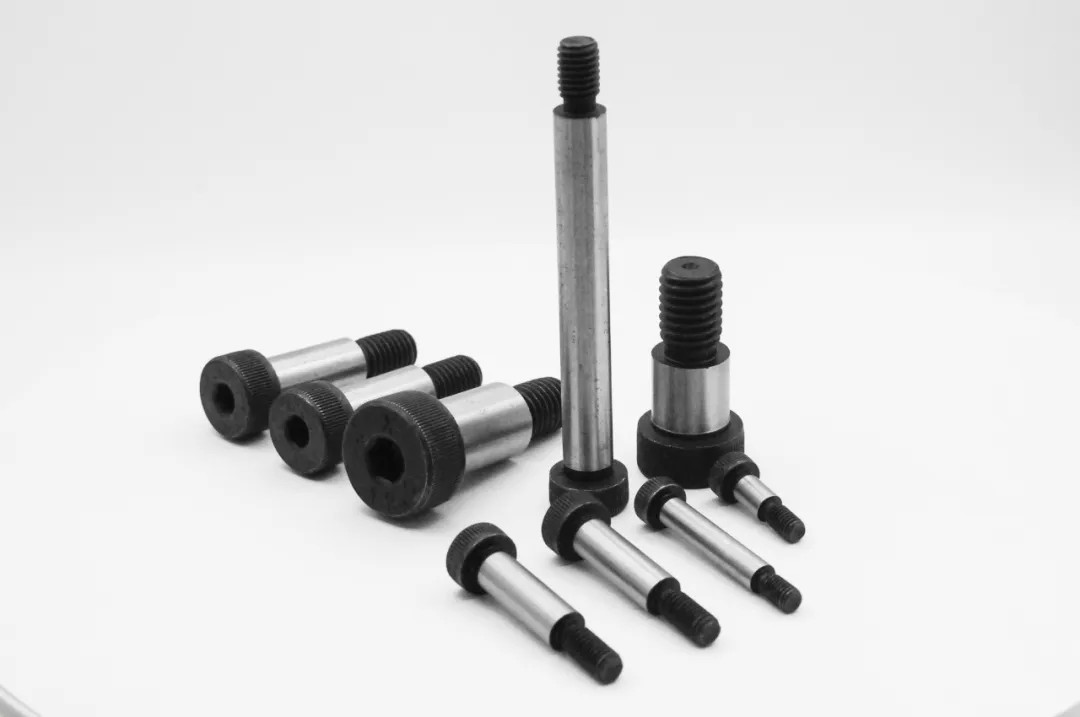

สลักเกลียวไหล่เกรด 12.9 หรือที่เรียกว่าสกรูไหล่หรือสลักเกลียวไหล่หกเหลี่ยมเป็นตัวยึดความแม่นยำสูงที่มีไหล่เรียบและด้ายบางส่วนที่ออกแบบมาโดยเฉพาะสำหรับการใช้งานที่มีความแข็งแรงสูงและแม่นยำ

คุณสมบัติ

คุณสมบัติเชิงโครงสร้าง

โบลต์ไหล่เกรด 12.9 ประกอบด้วยสามส่วนสำคัญ:
Bolt Head: โดยทั่วไปด้วยการออกแบบหกเหลี่ยมภายในหรือภายนอกซึ่งสะดวกสำหรับการติดตั้งและการกำจัดแรงบิดสูง
ไหล่เรียบ: ความแม่นยำกลึงเพื่อให้แน่ใจว่ามีความเสถียรของชิ้นส่วนหมุนหรือเลื่อน
ปลายเกลียว: การออกแบบเกลียวบางส่วนเพื่อให้แน่ใจว่าการตรึงที่ปลอดภัยและปรับปรุงความสามารถในการรับน้ำหนัก

คุณสมบัติหลัก

ความแข็งแรงสูงเป็นพิเศษ: เหล็กอัลลอยด์ (เช่น 42CRMO) ที่มีความต้านทานแรงดึง≥1220MPAใช้เพื่อให้แน่ใจว่าน่าเชื่อถือในการใช้งานโหลดสูง
ความอดทนที่แม่นยำ: เส้นผ่าศูนย์กลางไหล่ความยาวและโคแอกซ์ได้รับการควบคุมอย่างเข้มงวดเพื่อให้แน่ใจว่าการวางตำแหน่งที่แม่นยำและการเลื่อนพอดีของชิ้นส่วนเชิงกล
ทนต่อการสึกหรอและทนทาน: พื้นผิวดับ, ดำ, ฟอสเฟตหรือชุบนิกเกิลเพื่อปรับปรุงความต้านทานการสึกหรอและความต้านทานการกัดกร่อน
ประสิทธิภาพแรงบิดสูง: มันสามารถทนต่อแรงบิดที่แน่นขึ้นและเหมาะสำหรับเครื่องจักรกลหนักและสภาพแวดล้อมการโหลดแบบไดนามิกสูง

สถานการณ์แอปพลิเคชันของสลักเกลียวเกรด 12.9

เนื่องจากความแข็งแรงสูงการประมวลผลความแม่นยำและการปรับตัวการเคลื่อนไหวได้สลักเกลียวไหล่เกรด 12.9 จึงถูกนำมาใช้อย่างกว้างขวางในหลายอุตสาหกรรมโดยเฉพาะอย่างยิ่งในสถานการณ์ที่มีภาระสูงและความต้องการที่มีความแม่นยำสูง

อุปกรณ์เครื่องกล

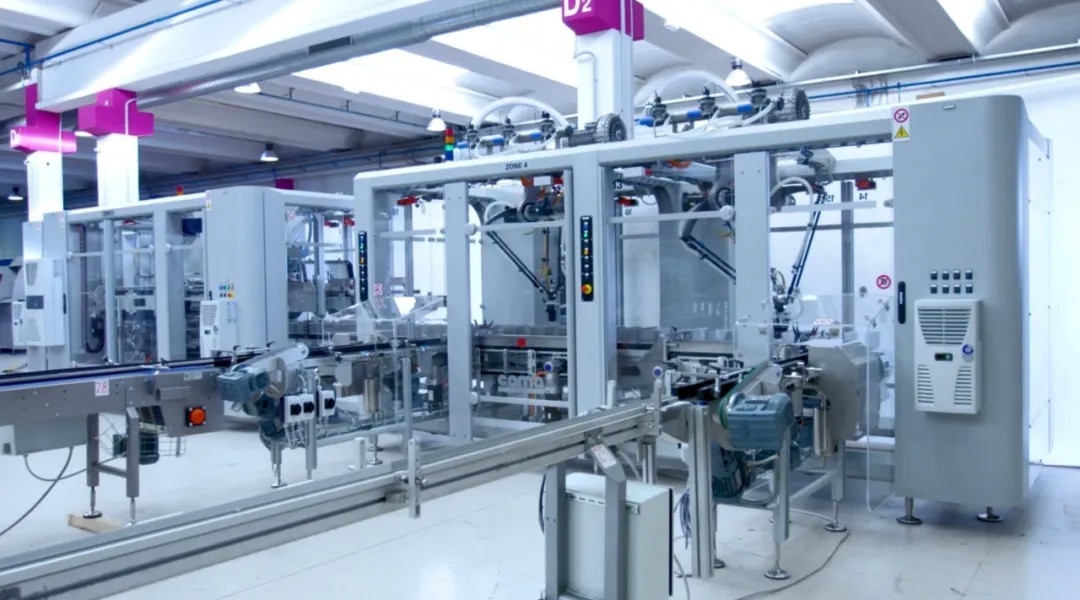

ในเครื่องจักรอัตโนมัติเครื่องมือเครื่องจักรที่มีความแม่นยำและอุปกรณ์สายการผลิตสลักเกลียวไหล่ถูกใช้เพื่อรองรับและเลื่อนส่วนประกอบเพื่อให้แน่ใจว่าการทำงานของอุปกรณ์อย่างราบรื่น

รางเลื่อนและกลไกคู่มือ: ตรวจสอบความถูกต้องของการเคลื่อนไหวเชิงเส้นหรือการหมุน
ระบบส่งกำลัง: ใช้เป็นก้านเชื่อมต่อและสลักเกลียวที่นั่งเพื่อลดการสึกหรอบนชิ้นส่วนที่เคลื่อนไหว
ติดตั้งและเครื่องมือ: อุปกรณ์จับยึดตำแหน่งคงที่เพื่อปรับปรุงความแม่นยำในการผลิต

การผลิตแม่พิมพ์

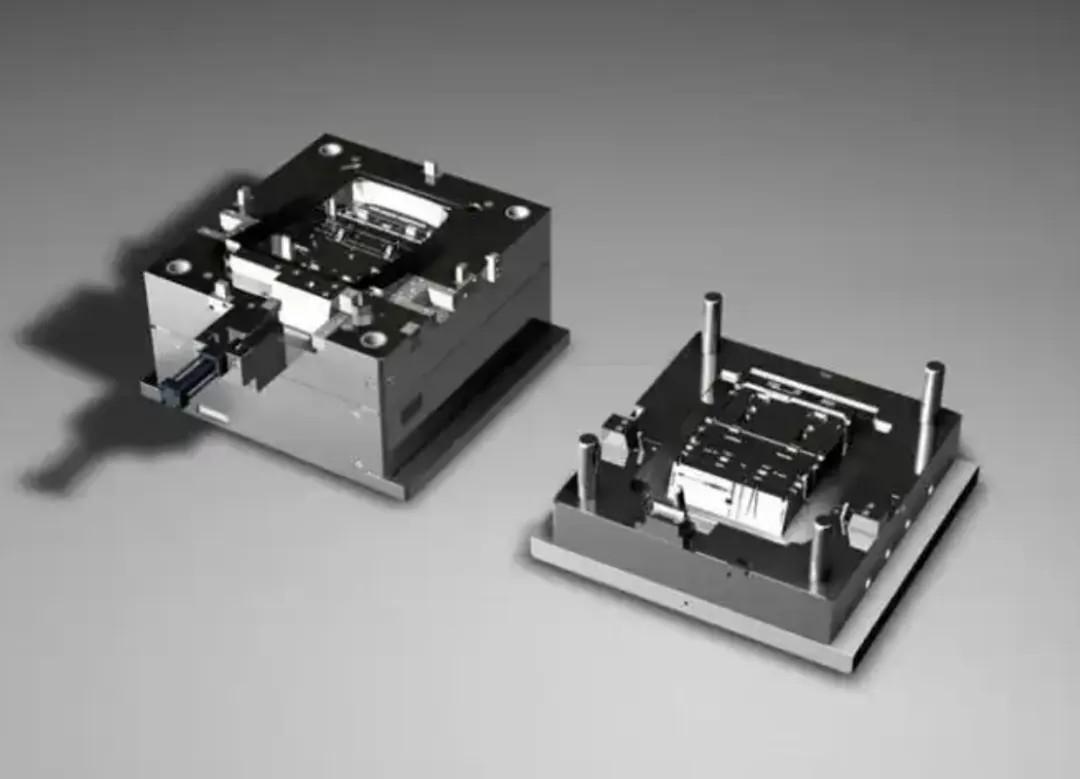

แม่พิมพ์ฉีด: ใช้สำหรับสไลเดอร์แผ่นคู่มือและกลไกการวางตำแหน่งเพื่อให้แน่ใจว่าการเปิดและการปิดของแม่พิมพ์ราบรื่น
แม่พิมพ์ปั๊ม: ใช้สำหรับการตรึงพินไกด์และส่วนประกอบตัวเลื่อนเพื่อปรับปรุงอายุการใช้งานและความแม่นยำของแม่พิมพ์

อุตสาหกรรมยานยนต์

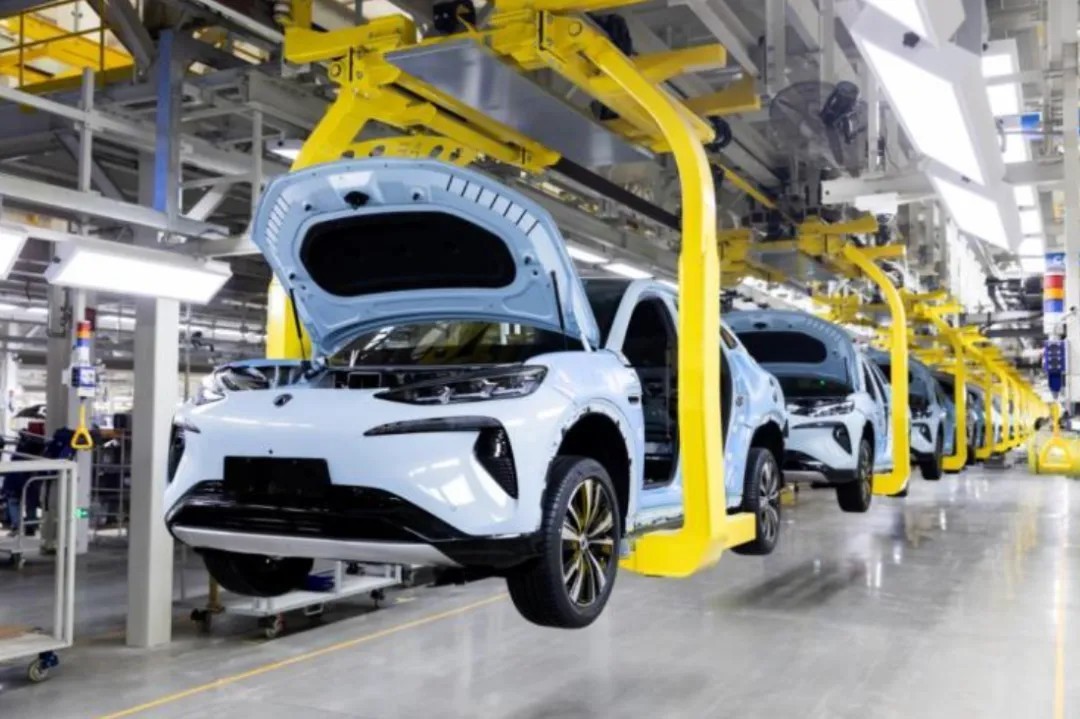

12.9 สลักเกลียวชั้นประถมศึกษาปีที่ใช้กันอย่างแพร่หลายในเครื่องยนต์ระบบกันสะเทือนและเบรกในการผลิตรถยนต์

ส่วนประกอบเครื่องยนต์: เชื่อมต่อแขนโยกแท่งเชื่อมต่อและกลไกวาล์วเพื่อให้แน่ใจว่ามีความเสถียรในระหว่างการทำงานความเร็วสูง
ระบบกันสะเทือน: ทนต่อการสั่นสะเทือนความถี่สูงและแรงกระแทกที่จุดเชื่อมต่อของโช้คอัพและแขนแกว่ง
ระบบเบรก: ใช้สำหรับคาลิปเปอร์เบรกและคู่มือเลื่อนเพื่อให้ความต้านทานอุณหภูมิสูงและความสามารถในการโหลดสูง

อุปกรณ์อิเล็กทรอนิกส์และระบบอัตโนมัติ

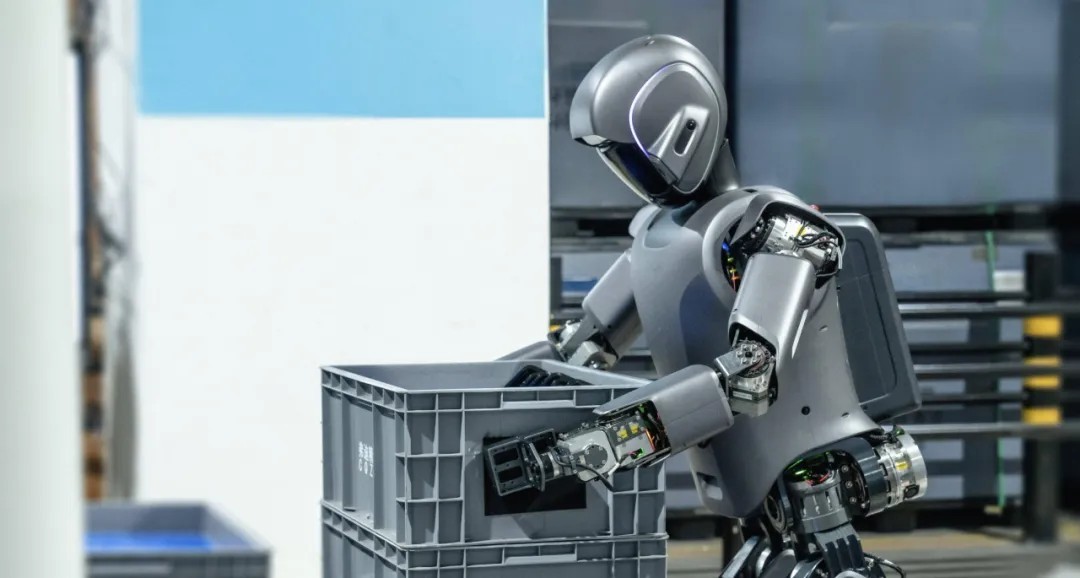

ข้อต่อหุ่นยนต์: ใช้เป็นแกนหมุนเพื่อให้แน่ใจว่าการวางตำแหน่งที่แม่นยำและการเคลื่อนไหวที่ยืดหยุ่นของแขนหุ่นยนต์
สายแอสเซมบลีอัตโนมัติ: ใช้สำหรับตัวเลื่อนและคำแนะนำเพื่อปรับปรุงความมั่นคงและความแม่นยำของอุปกรณ์

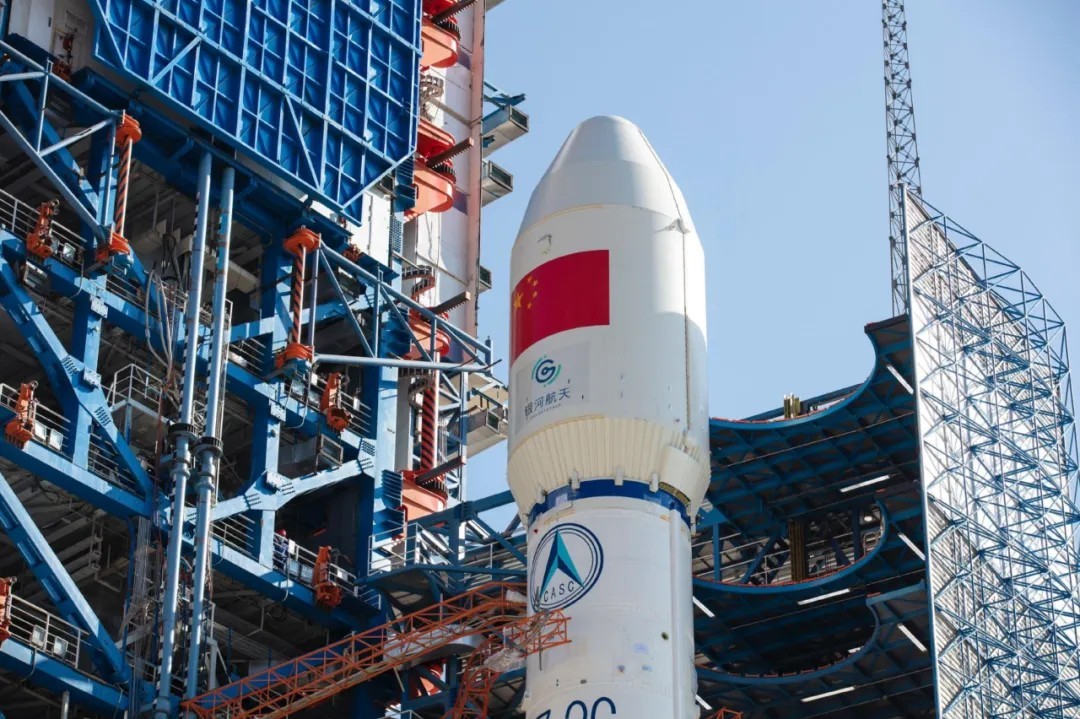

การบินและอวกาศ

ระบบควบคุมเที่ยวบิน: ใช้เพื่อควบคุมส่วนประกอบการหมุนและการเชื่อมต่อของพื้นผิวควบคุมและอวัยวะเพศหญิง

Manipulator ดาวเทียม: ให้ศูนย์การหมุนที่มีความแม่นยำสูงเพื่อให้แน่ใจว่ามีความเสถียรและความน่าเชื่อถือ

อุปกรณ์การแพทย์

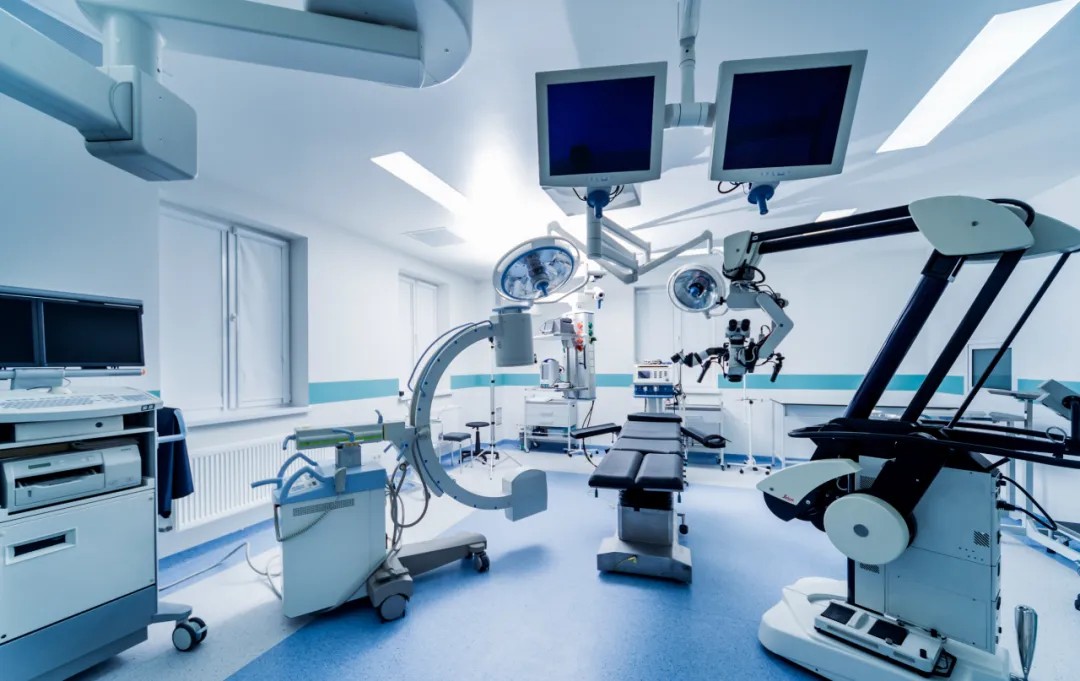

เครื่องเอ็กซ์เรย์สแกนเนอร์ CT: ใช้สำหรับรางสไลด์และชิ้นส่วนที่เคลื่อนไหวเพื่อให้แน่ใจว่าการทำงานของอุปกรณ์อย่างแม่นยำ
หุ่นยนต์ผ่าตัด: ใช้สำหรับข้อต่อแขนหุ่นยนต์เพื่อให้แน่ใจว่าการควบคุมและความมั่นคงที่แม่นยำ

กระบวนการผลิตโบลต์ไหล่เกรด 12.9

1. วัสดุหลัก

วัสดุทั่วไปสำหรับสลักเกลียวเกรด 12.9 รวมถึง:

42CRMO (เหล็กกล้าเหล็ก): ความแข็งแรงสูงความต้านทานการสึกหรอที่ดีเหมาะสำหรับการใช้งานที่สูง

SCM435 (เหล็ก Chrome-Molybdenum): ความทนทานที่ดีและความต้านทานต่อความเหนื่อยล้าเหมาะสำหรับสภาพแวดล้อมการรับแรงกระแทก

สแตนเลส (304, 316L): ทนต่อการกัดกร่อน แต่มีความแข็งแรงต่ำส่วนใหญ่ใช้ในอุปกรณ์อาหารและอุปกรณ์ทางการแพทย์

2. กระบวนการผลิต

การตัดวัสดุ: การตัดแท่งเหล็กที่มีความแข็งแรงสูงอย่างแม่นยำ
การตัดเฉือนที่แม่นยำของ CNC: การพลิกหัวสลักเกลียวไหล่และชิ้นส่วนเกลียวเพื่อให้แน่ใจว่ามีความคลาดเคลื่อนอย่างเข้มงวด
การตัดเฉือนด้าย: เกลียวกลิ้งถูกใช้เพื่อปรับปรุงความแข็งแรงและความเหนื่อยล้า
การรักษาความร้อน: การดับอารมณ์เพื่อปรับปรุงความแข็งและความต้านทานการสึกหรอ
การรักษาพื้นผิว: การชุบสังกะสี, การดำน้ำ, ฟอสเฟตเพื่อเพิ่มความต้านทานการกัดกร่อน
การตรวจสอบคุณภาพ: เครื่องมือวัดสามพิกัดการทดสอบความแข็งการทดสอบแรงบิดจะใช้เพื่อให้แน่ใจว่ามีความแม่นยำสูงและสอดคล้องกัน
การกัดกร่อน แต่ความแข็งแรงอยู่ในระดับต่ำส่วนใหญ่ใช้ในอาหารและอุปกรณ์การแพทย์

3. มาตรฐานอุตสาหกรรม

การผลิตสลักเกลียวไหล่จะต้องปฏิบัติตามมาตรฐานสากลเพื่อให้แน่ใจว่าประสิทธิภาพและความน่าเชื่อถือของพวกเขา

ISO 7379: มาตรฐานสำหรับขนาดวัสดุและความคลาดเคลื่อนของสลักเกลียวไหล่เมตริก

DIN 923: มาตรฐานเยอรมันที่ใช้กันอย่างแพร่หลายในตลาดยุโรป

ASME B18.3: ข้อกำหนดข้อกำหนดสำหรับสลักเกลียวไหล่อเมริกันเหมาะสำหรับตลาดอเมริกาเหนือ

Jis B 1180: มาตรฐานญี่ปุ่นที่ใช้ในการผลิตเครื่องจักรที่มีความแม่นยำ

มาตรฐานเหล่านี้ระบุเส้นผ่านศูนย์กลางของไหล่, ความทนทานต่อความยาว, ข้อกำหนดของด้าย, ความต้านทานแรงดึงและการรักษาพื้นผิวเพื่อให้แน่ใจว่าเสถียรภาพและความเข้ากันได้ของสลักเกลียวในสภาพแวดล้อมที่รุนแรง

4. จะเลือกสลักเกลียวไหล่ขวาได้อย่างไร?

เมื่อเลือกสลักเกลียวไหล่คุณต้องพิจารณาปัจจัยต่อไปนี้:

ข้อกำหนดในการโหลด: กำหนดความต้านทานแรงดึงและอายุการใช้งานที่ต้องการ

ขนาดไหล่: ตรวจสอบให้แน่ใจว่าเข้ากันได้กับชิ้นส่วนเลื่อนหรือหมุน

ข้อกำหนดเธรด: เลือกเธรดเมตริกหรือจักรวรรดิที่เหมาะสำหรับอุปกรณ์

การรักษาพื้นผิว: เลือกการเคลือบป้องกันการกัดกร่อนเช่นการชุบสังกะสีการดำน้ำฟอสเฟต ฯลฯ

12.9 สลักเกลียวไหล่เกรดมีความสำคัญในอุปกรณ์เครื่องจักรกลการผลิตยานยนต์แม่พิมพ์ระบบอัตโนมัติและการบินและอวกาศเนื่องจากความแข็งแรงสูงความคลาดเคลื่อนที่แม่นยำและการปรับตัวให้เข้ากับการเคลื่อนไหวแบบไดนามิก มาตรฐานการผลิตที่เข้มงวดและประสิทธิภาพที่ยอดเยี่ยมทำให้มันเป็นผลิตภัณฑ์หลักในตลาดสกรีนระดับไฮเอนด์

คุณเคยใช้สลักเกลียวไหล่เกรด 12.9 ในอุตสาหกรรมของคุณหรือไม่? ยินดีต้อนรับสู่แบ่งปันประสบการณ์ของคุณ!
