ถั่วหน้าแปลน
ในร้านขายเครื่องจักรและสถานที่ก่อสร้างท่อส่งน้ำมัน คุณทราบข้อร้องเรียนเหล่านี้หรือไม่ น็อตทั่วไปมีแนวโน้มที่จะ "พัง" ภายใต้แรงสั่นสะเทือนหรือภาระหนัก ไม่เพียงแต่ทำให้การทำงานล่าช้า แต่ยังก่อให้เกิดอันตรายด้านความปลอดภัยอีกด้วย แต่ช่างเทคนิคผู้มีประสบการณ์รู้ดีว่าการเปลี่ยนน็อตที่มีจานมักจะช่วยแก้ปัญหาได้ นั่นก็คือน็อตหน้าแปลน วันนี้เราจะมาอธิบาย "อาวุธเวทย์มนตร์ป้องกันการคลายตัว" นี้โดยละเอียด
น็อตหน้าแปลนคืออะไร?

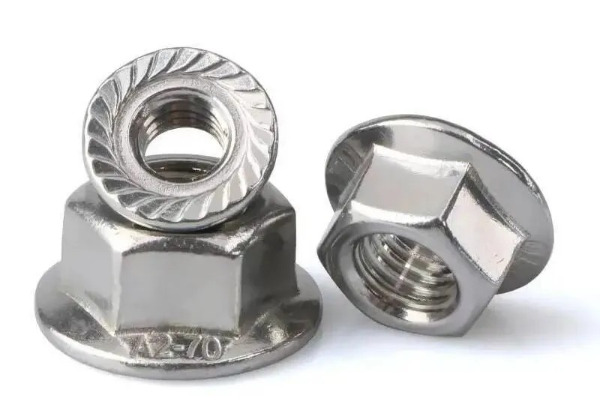

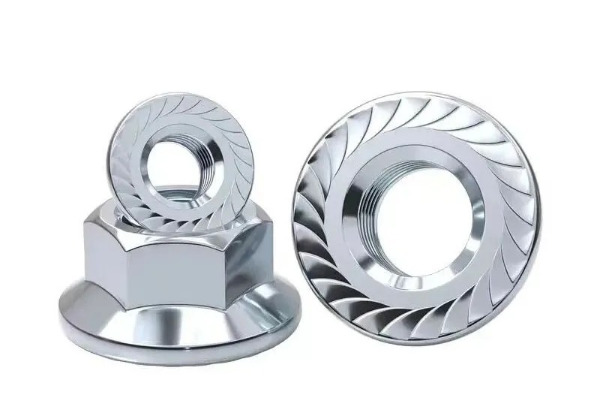

น็อตแบบสปริงหรือที่เรียกว่าน็อตแบบมีแหวนรองหรือน็อตแบบหยัก มีลักษณะแตกต่างจากน็อตหกเหลี่ยมทั่วไป โดยจะมี "หน้าแปลน" ขนาดใหญ่ที่ปลายด้านหนึ่ง เช่น "ฐานรองแบบแบน" สำหรับน็อต โดยมีหน้าแปลนบางส่วนที่มีฟันปลาละเอียดหรือเส้นหยัก อย่าประมาทการออกแบบนี้ มันเป็นกุญแจสำคัญสู่ความมั่นคง
เมื่อเปรียบเทียบกับน็อตทั่วไป จะไม่มีขั้นตอนสองขั้นตอน: ไม่จำเป็นต้องใช้แหวนรองเพิ่มเติม ทำให้สามารถติดตั้งได้ในขั้นตอนเดียว และไม่จำเป็นต้องตรวจสอบแหวนรองที่ไม่ตรงแนวซ้ำๆ ช่วยเพิ่มประสิทธิภาพในการประกอบได้อย่างมาก โดยเฉพาะอย่างยิ่งในการปฏิบัติงานบนที่สูงหรือในพื้นที่จำกัด การออกแบบ "บูรณาการ" นี้ช่วยให้พนักงานประหยัดแรงงานได้มาก
แกนกลางของน็อตหน้าแปลน
สาเหตุของการคลายน็อตธรรมดานั้นอยู่ที่แรงดันที่เข้มข้นและแรงเสียดทานไม่เพียงพอ น็อตหน้าแปลนช่วยแก้ปัญหานี้ด้วยคุณสมบัติการออกแบบสามประการ ซึ่งเราจะพูดถึงทีละข้อ:
การกระจายแรงดัน: การแปลง "แรงเข็ม-จุด" เป็น "แรงระนาบ"
หน้าแปลนกว้างกระจายแรงขันของน็อตให้เท่ากันทั่วทั้งพื้นผิวของชิ้นส่วนที่เชื่อมต่อ โดยมีพื้นที่หน้าสัมผัสมากกว่าน็อตทั่วไปถึง 3-5 เท่า ซึ่งจะช่วยป้องกันการเยื้องบนพื้นผิวชิ้นงานและหลีกเลี่ยงการหลุดของเกลียวที่เกิดจากความเค้นเฉพาะที่มากเกินไป ซึ่งจะช่วยลดความเสี่ยงในการคลายที่แหล่งกำเนิด
ล็อคการมีส่วนร่วมทางกล: ฟันเลื่อยเป็น "กรงเล็บกันลื่น"
เมื่อขันน็อตหน้าแปลนแบบฟันเฟือง ฟันแบบฟันปลาจะประกอบกันเหมือนกรงเล็บบนพื้นผิวของชิ้นส่วนที่เชื่อมต่อกัน ทำให้เกิดกลไกล็อค "การล็อคทางกายภาพ" นี้เชื่อถือได้มากกว่าการใช้แรงเสียดทานของเกลียวเพียงอย่างเดียวเพื่อป้องกันการคลายตัว แม้จะมีการสั่นสะเทือนความถี่สูงในอุปกรณ์ น็อตจะไม่ "หมุนและหลุดออก" •
ฟังก์ชั่นเสริมการปิดผนึก: บล็อกสิ่งสกปรกเพื่อเพิ่มความทนทาน
หน้าแปลนแนบสนิทกับพื้นผิวชิ้นงาน ให้การซีลในระดับหนึ่งเพื่อป้องกันคราบฝุ่น น้ำมัน และน้ำ ไม่ให้เข้าไปในช่องว่างเกลียว ลดการกัดกร่อนและสนิม และยืดอายุการใช้งานของข้อต่อ
คู่มือการหลีกเลี่ยงน็อตหน้าแปลน

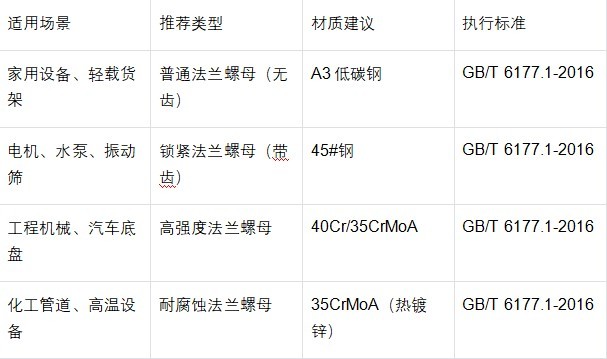

น็อตหน้าแปลนไม่เหมาะกับทุกสถานการณ์ การเลือกประเภทผิดอาจทำให้เสียเงินได้ จำประเด็นการเลือกที่สำคัญเหล่านี้
สถานการณ์ที่โหลดเบาและไม่มีการสั่นสะเทือน
สำหรับการใช้งานเช่นการยึดตู้เสื้อผ้าในบ้านหรือการประกอบชั้นวางสำหรับงานเบา น็อตธรรมดาก็เพียงพอแล้ว ข้อได้เปรียบในการป้องกันการคลายตัวของน็อตหน้าแปลนนั้นไม่จำเป็นและมีแต่จะเพิ่มต้นทุนเท่านั้น
สำหรับขนาดใหญ่พิเศษ โปรดยืนยันความพร้อมก่อนสั่งซื้อ
น็อตหน้าแปลนที่มีขนาดเล็กกว่า M20 นั้นพบได้ทั่วไป แต่น็อตที่มีขนาดใหญ่กว่า M20 ส่วนใหญ่จะมีลักษณะแบนและไม่มีฟัน และโดยทั่วไปผู้ผลิตจะไม่เก็บไว้ในสต็อก ต้องสั่งทำพิเศษล่วงหน้าเพื่อหลีกเลี่ยงความล่าช้าที่เกิดจากคำสั่งซื้อในนาทีสุดท้าย
ในสภาพแวดล้อมที่มีอุณหภูมิสูง/มีการกัดกร่อนสูง วัสดุคือกุญแจสำคัญ
น็อตหน้าแปลนเหล็ก A3 ธรรมดาไม่ทนต่ออุณหภูมิและการกัดกร่อนสูง หากใช้ในท่อเคมีหรืออุปกรณ์หม้อไอน้ำ ต้องเลือกวัสดุโลหะผสม 35CrMoA และพื้นผิวควรชุบสังกะสีแบบจุ่มร้อนเพื่อให้ทนทานต่อการกัดกร่อนได้ดียิ่งขึ้น
ข้อควรระวังในการใช้งาน
กุญแจสำคัญในการใช้น็อตหน้าแปลนคือ "การเลือกประเภทการติดตั้งที่เหมาะสมให้เหมาะกับสภาพการทำงาน" เพื่อหลีกเลี่ยงการคลายตัวหรือความล้มเหลวเนื่องจากการเลือกหรือการทำงานที่ไม่เหมาะสม
I. การเลือกและการจับคู่: การเลือกรุ่นที่เหมาะสมเป็นพื้นฐาน (เลือกประเภทตามสภาพการทำงาน ความเหมาะสมของวัสดุสำหรับสภาพแวดล้อม และการจับคู่ข้อกำหนดที่แม่นยำ)
ครั้งที่สอง การติดตั้งและการใช้งาน: รายละเอียดจะกำหนดความเสถียร (ทำความสะอาดพื้นผิวผสมพันธุ์ ควบคุมแรงบิดในการขัน และหลีกเลี่ยงการใช้แผ่นรองเม็ดมีดเพิ่มเติม)
III. การปรับสภาพการทำงาน: หลีกเลี่ยงข้อผิดพลาดในการใช้งาน (อย่าใช้สถานการณ์ในทางที่ผิด ให้การปกป้องสภาพแวดล้อมพิเศษ และห้ามการผสมวัสดุ)
IV. การบำรุงรักษาและการตรวจสอบ: ยืดอายุการใช้งาน (การตรวจสอบตามปกติ การเปลี่ยนชิ้นส่วนที่ชำรุดตามเวลาที่กำหนด และหลีกเลี่ยงการใช้ซ้ำ)
