เกลียวเล็ก ผลกระทบยิ่งใหญ่! ข้อได้เปรียบหลักของสลักเกลียวปลั๊กเกรด 12.9 ซึ่งผู้เชี่ยวชาญในอุตสาหกรรมต้องอ่าน

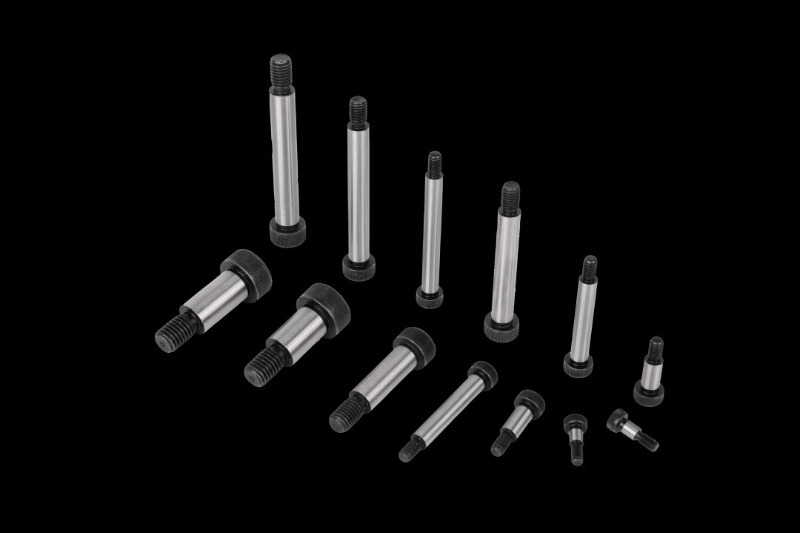

บ่าเกลียวเกรด 12.9 คืออะไร?

เกรด 12.9 สลักเกลียว หรือที่เรียกว่าสกรูไหล่เพลาหรือสลักเกลียวไหล่หกเหลี่ยมภายใน เป็นตัวยึดที่มีความแม่นยำสูงพร้อมไหล่เรียบและเกลียวบางส่วน ออกแบบมาโดยเฉพาะสำหรับการใช้งานที่มีการเคลื่อนไหวที่มีความแข็งแรงสูงและแม่นยำ

คุณสมบัติ

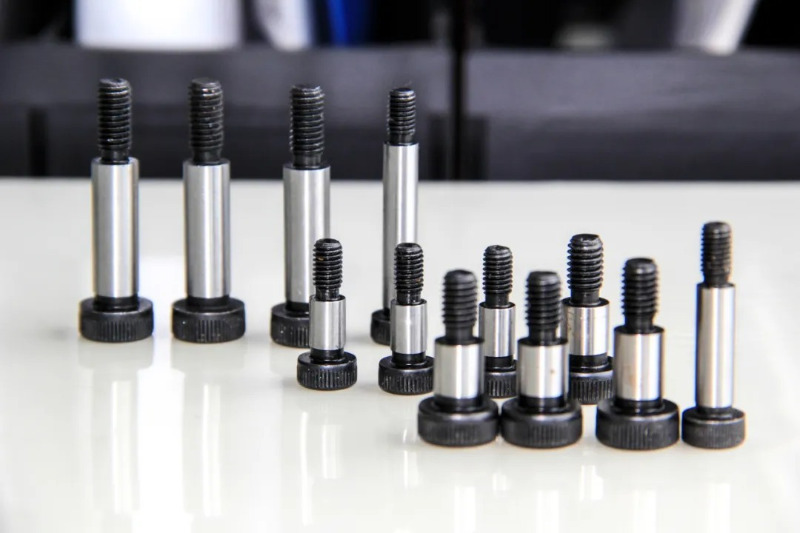

คุณสมบัติโครงสร้าง

สลักเกลียวปลั๊กเกรด 12.9 ประกอบด้วยส่วนสำคัญสามส่วน:

หัวน๊อต: ออกแบบโดยทั่วไปพร้อมหัวหกเหลี่ยมภายในหรือภายนอกเพื่อให้ติดตั้งและถอดแรงบิดสูงได้ง่าย

ไหล่เรียบ: เครื่องจักรที่มีความแม่นยำเพื่อให้มั่นใจถึงความเสถียรของส่วนประกอบที่หมุนหรือเลื่อน

ปลายเกลียว: ใช้การออกแบบเกลียวบางส่วนเพื่อให้แน่ใจว่ามีการยึดเกาะที่มั่นคงและปรับปรุงความสามารถในการรับน้ำหนัก

คุณสมบัติที่สำคัญ

ความแข็งแรงสูงเป็นพิเศษ: สร้างด้วยโลหะผสมเหล็ก (เช่น SCM435) ที่มีความต้านทานแรงดึง ≥1220MPa ทำให้มั่นใจในการใช้งานที่รับโหลดสูง

ความคลาดเคลื่อนที่แม่นยำ: เส้นผ่านศูนย์กลาง ความยาว และความร่วมแกนของไหล่ทางได้รับการควบคุมอย่างเข้มงวดเพื่อให้มั่นใจถึงตำแหน่งที่แม่นยำและการเลื่อนพอดีของส่วนประกอบทางกล

ทนต่อการสึกหรอและทนทาน: การรักษาพื้นผิว ได้แก่ การชุบแข็ง การทำให้ดำคล้ำ ฟอสเฟต หรือการชุบนิกเกิล การปรับปรุงความต้านทานการสึกหรอและความต้านทานการกัดกร่อน

สมรรถนะแรงบิดสูง: สามารถทนต่อแรงบิดในการขันสูง เหมาะสำหรับเครื่องจักรกลหนักและสภาพแวดล้อมการรับน้ำหนักที่มีไดนามิกสูง

การใช้โบลท์ไหล่เกรด 12.9

เนื่องจากมีความแข็งแรงสูง การตัดเฉือนที่แม่นยำ และความสามารถในการปรับตัวในการเคลื่อนไหว บ่าโบลท์เกรด 12.9 จึงถูกนำมาใช้กันอย่างแพร่หลายในหลายอุตสาหกรรม โดยเฉพาะอย่างยิ่งในสถานการณ์ที่มีความต้องการโหลดสูงและความแม่นยำสูง

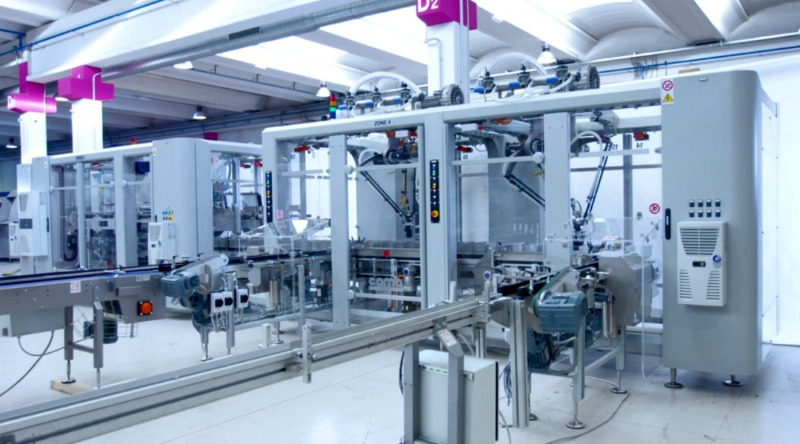

อุปกรณ์เครื่องจักร

ในเครื่องจักรอัตโนมัติ เครื่องมือกลที่มีความแม่นยำ และอุปกรณ์ในสายการผลิต มีการใช้บ่าสลักเพื่อรองรับและเลื่อนส่วนประกอบต่างๆ เพื่อให้มั่นใจว่าการทำงานของอุปกรณ์เป็นไปอย่างราบรื่น

รางเลื่อนและกลไกนำทาง: ตรวจสอบความถูกต้องของการเคลื่อนที่เชิงเส้นหรือแบบหมุน

ระบบส่งกำลัง: ใช้เป็นโบลท์ยึดก้านสูบและบ่าแบริ่ง ช่วยลดการสึกหรอของชิ้นส่วนที่เคลื่อนไหว

จิ๊กและเครื่องมือ: ฟิกซ์เจอร์สำหรับการวางตำแหน่งและการจับยึดคงที่ ช่วยเพิ่มความแม่นยำในการผลิต

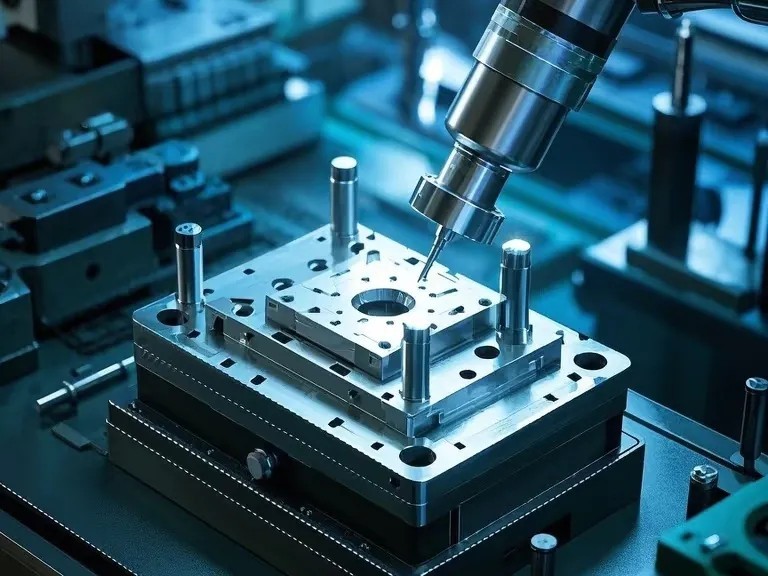

การผลิตแม่พิมพ์

แม่พิมพ์ฉีด: ใช้สำหรับแถบเลื่อน แผ่นนำ และกลไกการวางตำแหน่งเพื่อให้แน่ใจว่าการเปิดและปิดแม่พิมพ์เป็นไปอย่างราบรื่น

การตอกตาย: ใช้สำหรับยึดไกด์พินและชุดตัวเลื่อนเพื่อปรับปรุงอายุการใช้งานและความแม่นยำของแม่พิมพ์

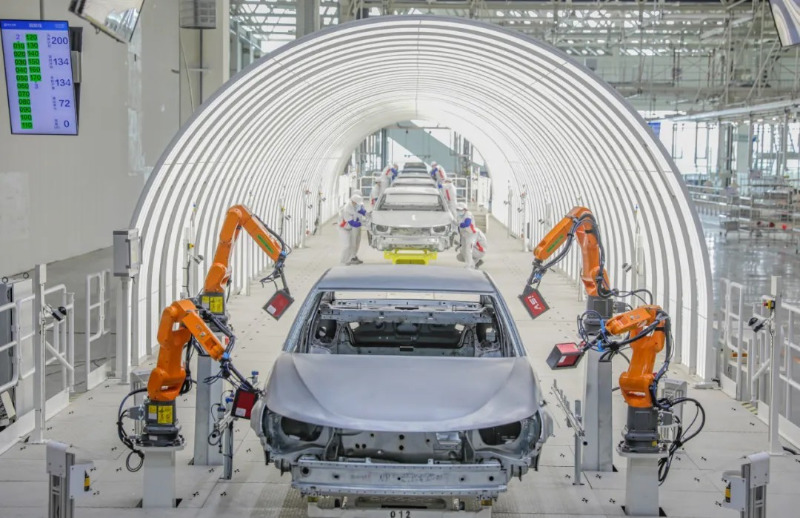

อุตสาหกรรมยานยนต์

สลักเกลียวไหล่เกรด 12.9 ใช้กันอย่างแพร่หลายในการผลิตยานยนต์สำหรับเครื่องยนต์ ระบบกันสะเทือน และระบบเบรก

ส่วนประกอบเครื่องยนต์: เชื่อมต่อแขนโยก ก้านสูบ และกลไกวาล์ว เพื่อให้มั่นใจถึงความเสถียรระหว่างการทำงานที่ความเร็วสูง

ระบบกันสะเทือน: ใช้โช้คอัพและการเชื่อมต่อแขนควบคุมเพื่อทนต่อการสั่นสะเทือนและการกระแทกความถี่สูง

ระบบเบรก: ใช้ในคาลิเปอร์เบรกและรางเลื่อน ให้ความทนทานต่ออุณหภูมิสูงและความสามารถในการรับน้ำหนักสูง

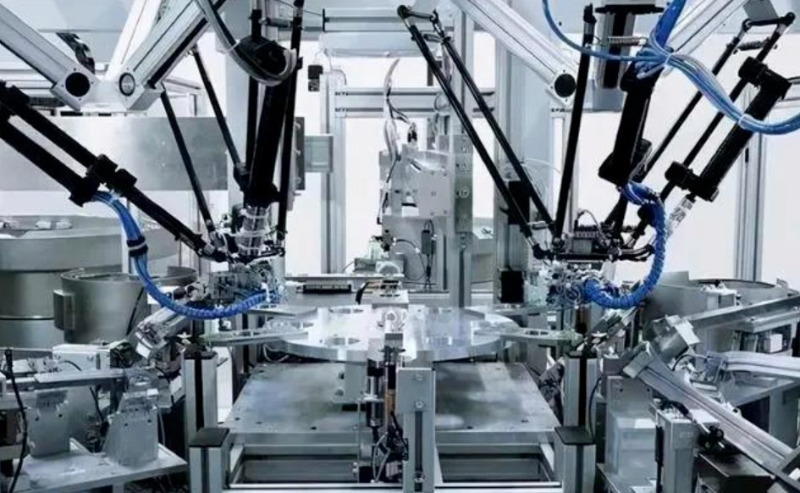

อุปกรณ์อิเล็กทรอนิกส์และระบบอัตโนมัติ

ข้อต่อหุ่นยนต์: ใช้เป็นแกนหมุนเพื่อให้แน่ใจว่าได้ตำแหน่งที่แม่นยำและการเคลื่อนไหวที่ยืดหยุ่นของแขนหุ่นยนต์

สายการประกอบอัตโนมัติ: ใช้สำหรับตัวเลื่อนและอุปกรณ์นำทางเพื่อปรับปรุงความเสถียรและความแม่นยำของอุปกรณ์

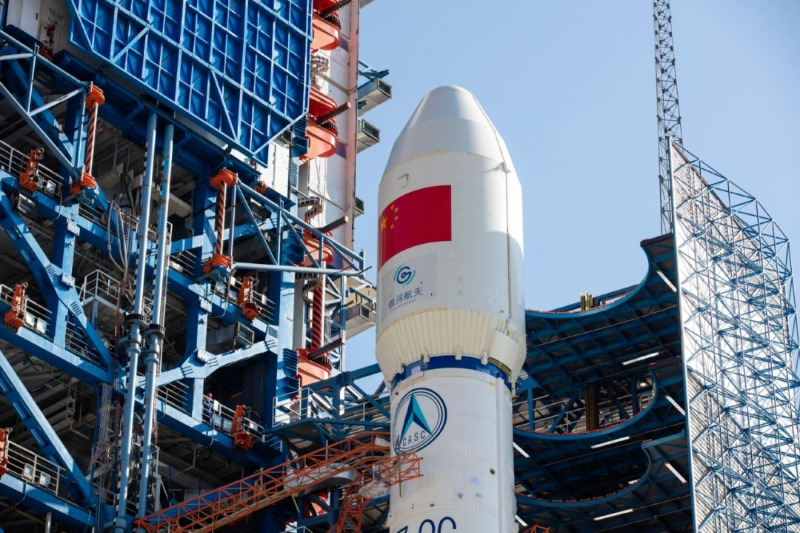

การบินและอวกาศ

ระบบควบคุมการบิน: ใช้เพื่อควบคุมการหมุนและการเชื่อมต่อของพื้นผิวควบคุม แผ่นปิด และส่วนประกอบอื่นๆ

แขนหุ่นยนต์ดาวเทียม: ให้จุดหมุนที่มีความแม่นยำสูง ทำให้มั่นใจในเสถียรภาพและความน่าเชื่อถือ

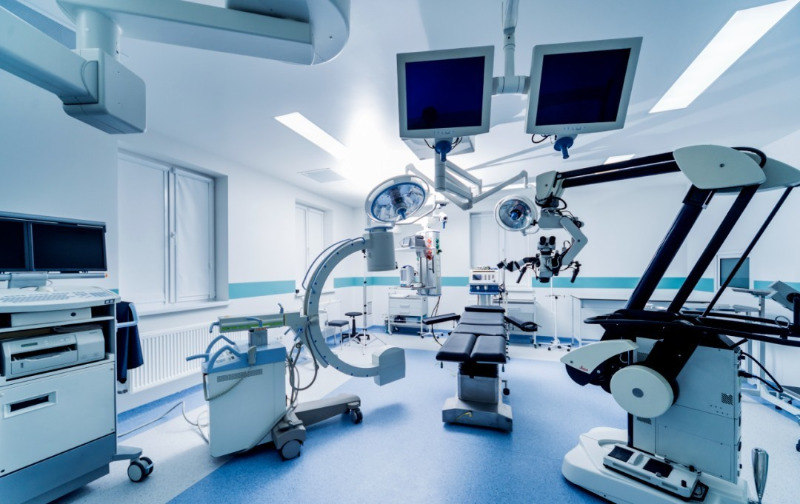

อุปกรณ์ทางการแพทย์

เครื่องเอ็กซ์เรย์และเครื่องสแกนซีที: ใช้สำหรับรางเลื่อนและชิ้นส่วนที่เคลื่อนไหวเพื่อให้มั่นใจว่าอุปกรณ์ทำงานได้อย่างแม่นยำ

หุ่นยนต์ผ่าตัด: ใช้สำหรับข้อต่อแขนหุ่นยนต์เพื่อให้มั่นใจในการควบคุมและความมั่นคงที่แม่นยำ

ขั้นตอนการผลิตบ่าน๊อตเกรด 12.9

วัสดุหลัก

วัสดุทั่วไปสำหรับสลักเกลียวไหล่เกรด 12.9 ได้แก่:

SCM435 (โลหะผสมเหล็ก): มีความเหนียวและทนทานต่อความเหนื่อยล้าได้ดี เหมาะสำหรับสภาพแวดล้อมที่รับแรงกระแทก

สแตนเลส (304, 316L): ทนต่อการกัดกร่อน แต่มีความแข็งแรงน้อยกว่า ส่วนใหญ่จะใช้ในอาหารและอุปกรณ์ทางการแพทย์

กระบวนการผลิต

1. การตัดวัสดุ: การตัดเหล็กเส้นที่มีความแข็งแรงสูงอย่างแม่นยำ

2. เครื่องจักรกลซีเอ็นซีที่มีความแม่นยำ: การหมุนหัวโบลต์ ไหล่ และส่วนเกลียวเพื่อให้แน่ใจว่ามีพิกัดความเผื่อที่เข้มงวด

3. การกลึงเกลียว: การรีดเกลียวเพื่อเพิ่มความแข็งแรงและอายุการใช้งานที่ล้า

4. การรักษาความร้อน: การชุบและแบ่งเบาบรรเทาเพื่อปรับปรุงความแข็งและความต้านทานการสึกหรอ

5. การรักษาพื้นผิว: การชุบสังกะสี การใส่ร้ายป้ายสี และฟอสเฟตเพื่อเพิ่มความต้านทานการกัดกร่อน

6. การตรวจสอบคุณภาพ: การใช้เครื่องวัดพิกัด การทดสอบความแข็ง และการทดสอบแรงบิด เพื่อให้มั่นใจถึงความแม่นยำและความสม่ำเสมอสูง มีฤทธิ์กัดกร่อนแต่มีความแข็งแรงน้อยกว่า และส่วนใหญ่จะใช้ในอาหารและเครื่องมือทางการแพทย์

มาตรฐานอุตสาหกรรม

การผลิตสลักเกลียวต้องเป็นไปตามมาตรฐานสากลเพื่อให้มั่นใจถึงประสิทธิภาพและความน่าเชื่อถือ

ISO 7379: มาตรฐานสำหรับขนาด วัสดุ และพิกัดความเผื่อของโบลท์ไหล่เมตริก

ดิน 923: มาตรฐานเยอรมันใช้กันอย่างแพร่หลายในตลาดยุโรป

ASME B18.3: ข้อมูลจำเพาะสำหรับโบลท์ไหล่มาตรฐานอเมริกัน ใช้ได้กับตลาดอเมริกาเหนือ

มาตรฐาน JIS B 1180: มาตรฐานญี่ปุ่นใช้ในการผลิตเครื่องจักรที่มีความแม่นยำ

มาตรฐานเหล่านี้ระบุเส้นผ่านศูนย์กลางไหล่ ความคลาดเคลื่อนของความยาว ข้อมูลจำเพาะของเกลียว ความต้านทานแรงดึง และการปรับสภาพพื้นผิว เพื่อให้มั่นใจในความเสถียรและความเข้ากันได้ของโบลต์ในสภาพแวดล้อมที่รุนแรง

จะเลือกไหล่ขวาได้อย่างไร

เมื่อเลือกสลักเกลียว ให้พิจารณาปัจจัยต่อไปนี้:

ข้อกำหนดในการโหลด: กำหนดความต้านทานแรงดึงและอายุความล้าที่ต้องการ

ขนาดไหล่: ตรวจสอบความเข้ากันได้กับส่วนประกอบแบบเลื่อนหรือแบบหมุน

ข้อกำหนดด้าย: เลือกเมตริกหรือเกลียวอิมพีเรียลที่เหมาะสมสำหรับอุปกรณ์

การรักษาพื้นผิว: เลือกการเคลือบป้องกันการกัดกร่อน เช่น การชุบสังกะสี การทำให้ดำคล้ำ หรือฟอสเฟต

สลักเกลียวเกรด 12.9 มีความสำคัญอย่างยิ่งในเครื่องจักร การผลิตยานยนต์ การทำแม่พิมพ์ ระบบอัตโนมัติ และการบินและอวกาศ เนื่องจากมีความแข็งแรงสูง ความคลาดเคลื่อนที่แม่นยำ และความสามารถในการปรับตัวให้เข้ากับการเคลื่อนไหวแบบไดนามิก มาตรฐานการผลิตที่เข้มงวดและประสิทธิภาพที่เหนือกว่าทำให้เป็นผลิตภัณฑ์หลักในตลาดตัวยึดระดับไฮเอนด์

คุณเคยใช้โบลท์บ่าเกรด 12.9 ในอุตสาหกรรมของคุณหรือไม่? รู้สึกอิสระที่จะแบ่งปันประสบการณ์ของคุณ!
